此刻根基上也已经到了2D画图部门的尾声，所谓重头戏都是在最后压轴的，此刻我们就要来看看在画图部门成果最强大的Graphics View。我们常常说KDE桌面，新版本的KDE桌面就是成立在Graphics View的基本之上，可见其强大之处。
Qt的白皮书内里这样写道：“Qt Graphics View 提供了用于打点和交互大量定制的 2D 图形工具的平面以及可视化显示工具的视图 widget，并支持缩放和旋转成果。Graphics View 利用 BSP（二进制空间分别）树形可很是快速地找到工具，因此纵然是包括百万个工具的大型场景，也能及时图形化显示。”
Graphics View是一个基于item的M-V架构的框架。
基于item意思是，它的每一个组件都是一个item。这是与QPainter的状态机差异。回想一下，利用QPainter画图多是回收一种面向进程的描写方法，首先利用drawLine()画一条直线，然后利用drawPolygon()画一个多边形；而对付Graphics View来说，沟通的进程可以是，首先建设一个场景scene，然后建设一个line工具和一个polygon工具，再利用scene的add()函数将 line和polygon添加到scene，最后通过视口view就可以看到了。乍看起来，后者好像越发巨大，可是，假如你的图像中包括了成千上万的直线、多边形之类，打点这些工具要比打点QPainter的draw语句容易得多。而且，这些图形工具也越发切合面向工具的设计要求：一个很巨大的图形可以很利便的复用。
M-V架构的意思是，Graphics View提供一个model和一个view。所谓model就是我们添加的各种工具，所谓view就是我们调查这些工具的视口。同一个model可以由许多view从差异的角度举办调查，这是很常见的需求。利用QPainter就很难实现这一点，这需要很巨大的计较，而Qt的Graphics View就可以很容易的实现。
Graphics View提供了一个QGraphicsScene作为场景，等于我们添加图形的空间，相当于整个世界；一个QGraphicsView作为视口，也就是我们调查的窗口，相当于拍照机的取景框，这个取景框可以包围整个场景，也可以是场景的一部门；一些QGraphicsItem作为图形元件，以便scene 添加，Qt内置了许多图形，好比line、polygon等，都是担任自QGraphicsItem。
下面我们来看一下代码：
#include <QtGui>
class DrawApp : public QWidget {
public:
DrawApp();
protected:
void paintEvent(QPaintEvent *event);
};
DrawApp::DrawApp()
{
}
void DrawApp::paintEvent(QPaintEvent *event)
{
QPainter painter(this);
painter.drawLine(10, 10, 150, 300);
}
int main(int argc, char *argv[])
{
QApplication a(argc, argv);
QGraphicsScene *scene = new QGraphicsScene;
scene->addLine(10, 10, 150, 300);
QGraphicsView *view = new QGraphicsView(scene);
view->resize(500, 500);
view->setWindowTitle("Graphics View");
view->show();
DrawApp *da = new DrawApp;
da->resize(500, 500);
da->setWindowTitle("QWidget");
da->show();
return a.exec();
}
#p#副标题#e#
为了突出重点，我们就直接include了QtGui，不外在实际应用中不发起这么做。这里提供了直线的两种实现：一个是DrawApp利用我们前面先容的技能，重写paintEvent()函数，这里就不在赘述，重点来看main()函数内里的实现。
首先，我们建设了一个QGraphicsScene作为场景，然后在scene中添加了一个直线，这样就把我们需要的图形元件放到了scene 中。然后建设一个QGraphicsView工具举办调查。就这样，我们就是用Graphics View搭建了一个最简朴的应用。运行这个措施来当作果：

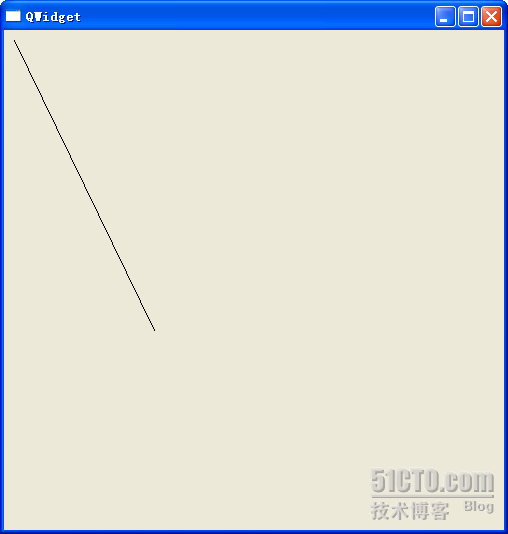

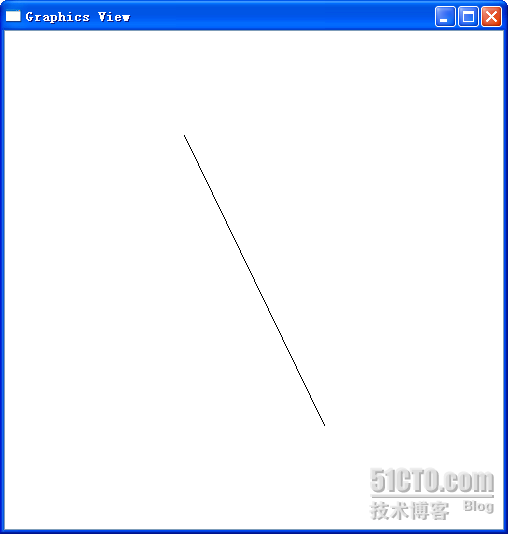

第一张图是Graphics View的，第二个是DrawApp的。固然这两个直线是同样的坐标，可是，DrawApp凭据原始坐标绘制出了直线，而Graphics View则凭据坐标绘制出直线之后，自动将直线居中显示在view视口。你可以通过拖动Graphics View来看直线是一直居中显示的。
这里仅仅是一个很简朴的比拟，不外你已经可以看到Graphics View成果的强大。仅这一个居中的操纵，假如你是用QPainter，就需要很大的计较劲了！虽然，假如你不需要这种居中，Graphics View也是可以像QPainter绘制的一样举办显示的。
出处：http://devbean.blog.51cto.com/448512/241186
